I.V.I. — Asistente Domótico Personal

Funcionalidades Avanzadas de Automatización

Una plataforma integrada que convierte tu hogar en un espacio inteligente, seguro y eficiente.

Síntesis & Control por Voz

Integración con el motor de voz Festival TTS para respuestas habladas, consulta de noticias, diccionario Wikipedia con la clave "define", y reproducción musical personalizada.

Automatización de Clima & Persianas

Control de hasta 5 persianas motorizadas por radiofrecuencia, gestión de termostato inteligente Heatmiser y previsión meteorológica vía OpenWeatherMap.

Modo Guardián & Alertas Nagios

Vigilancia perimetral en tiempo real contra fugas de metano (MQ-4), monóxido de carbono (MQ-7), intrusión y monitorización de infraestructura de red con Nagios.

Módulos del Sistema y Código Fuente

Estructura de nodos distribuidos vía red Xbee y descargas de código para microcontroladores.

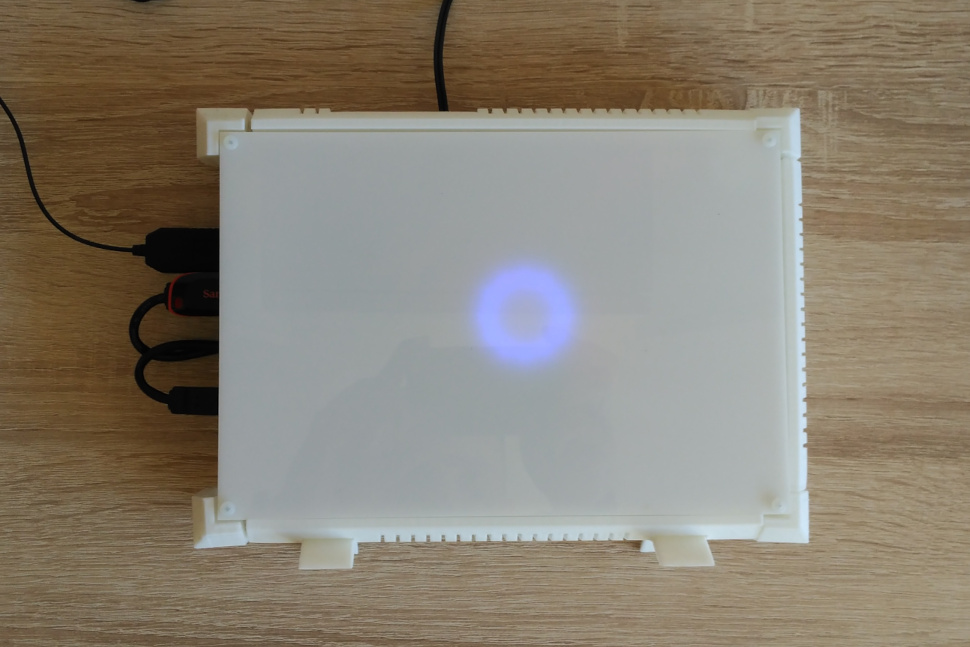

1. Módulo Principal (Cerebro Core)

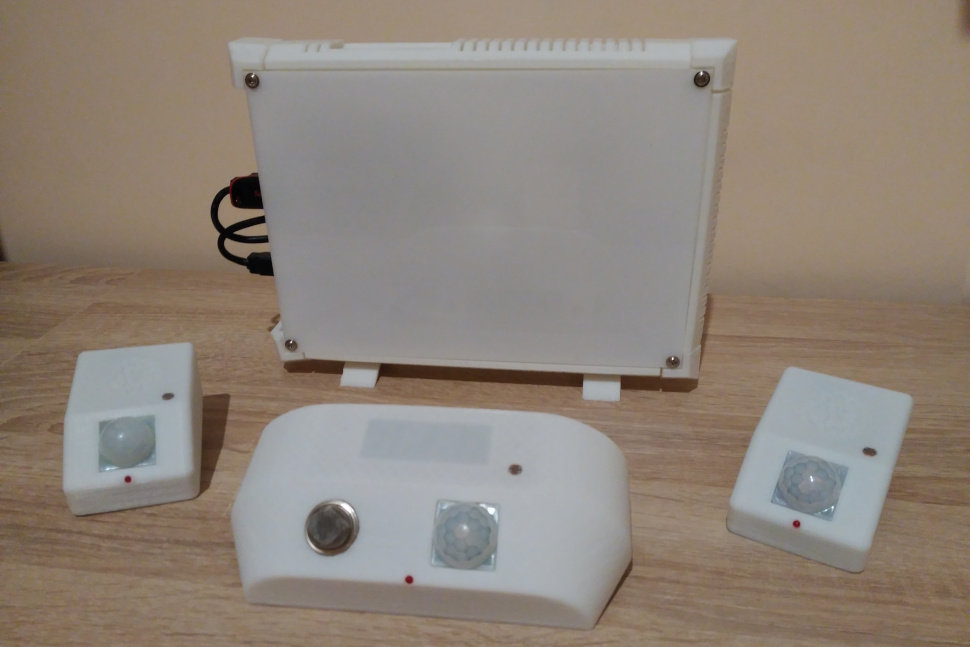

El nodo central aloja el servidor domótico sobre una Raspberry Pi conectada a un Arduino UNO y a un transceptor Xbee Serie 2. Incluye una placa multiplexora para control inalámbrico de persianas motorizadas (emisor ED5-W4) y una unidad Adafruit Trinket con un anillo NeoPixel RGB de 12 LEDs que indica de forma visual el estado de los servicios. La salida de audio envía voz e información a un sistema de altavoces inalámbricos repartidos por la casa.

Componentes Integrados:

Raspberry Pi Modelo B/B+ (Servidor C++, MySQL, Apache, Nagios)
Arduino UNO (Controlador de interfaz de actuadores)
Módulo Xbee Serie 2 con placa Xbee Explorer regulada (Coordinador Zigbee)
Placa multiplexora e emisor RF ED5-W4 (Control de 5 persianas motorizadas)

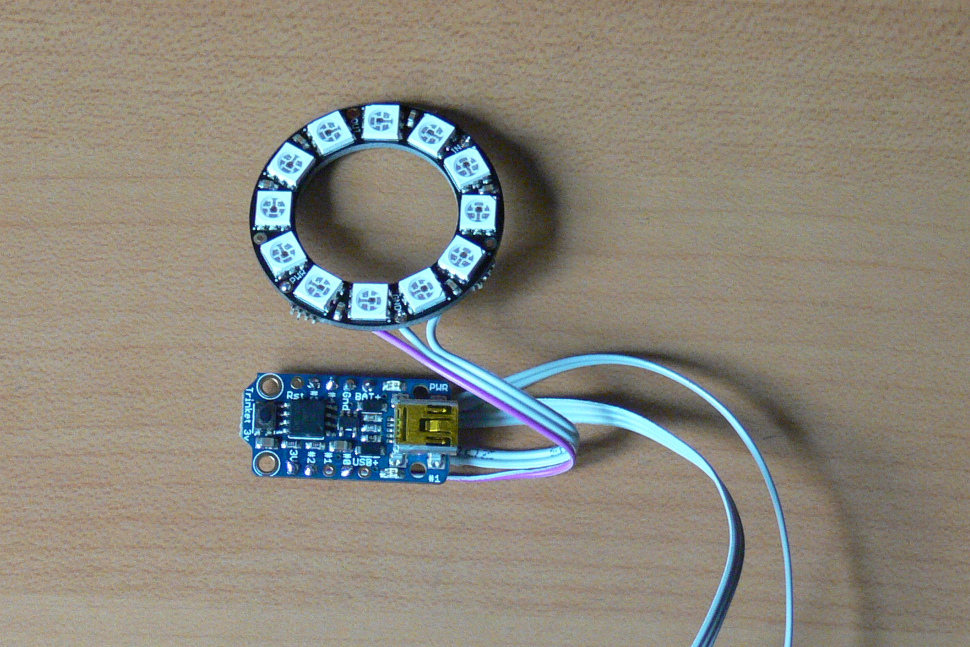

Adafruit Trinket 3.3V + Anillo NeoPixel RGB de 12 LEDs (Indicador de estado)

2. Módulo de Sensores Principal (Cocina / Zona Central)

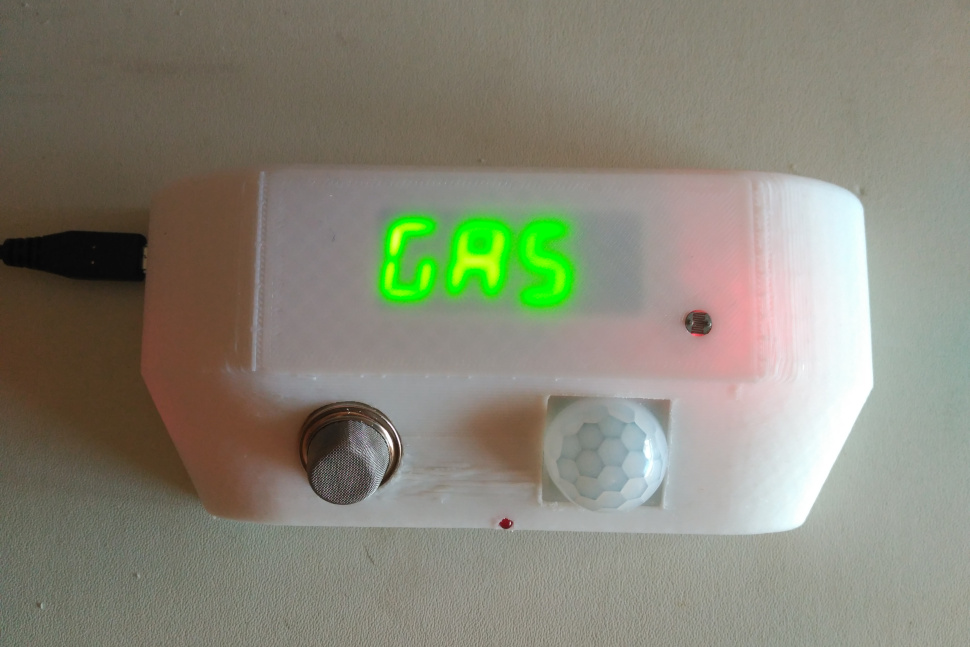

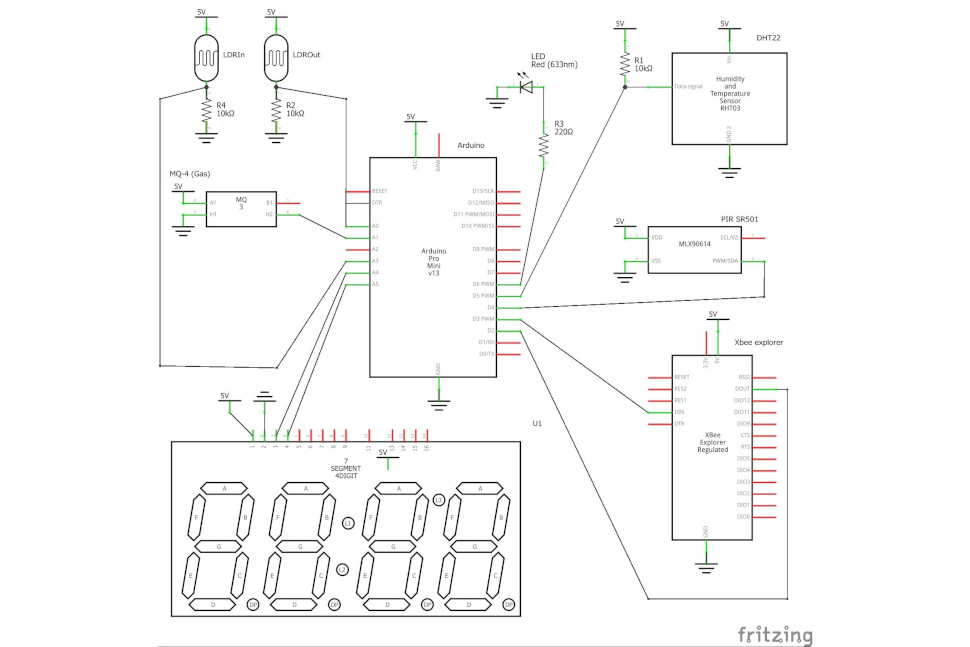

Nodo de medición ambiental basado en un **Arduino Mini Pro** comunicado mediante Xbee (configurado en modo Router AT). Monitorea fugas de gas metano (MQ-4), temperatura y humedad (DHT22), luz interior/exterior (fotorresistencias LDR) y presencia física (PIR SR501). Muestra alternativamente en un display Adafruit de 7 segmentos los datos de clima o alertas visuales si se detectan gases.

Componentes:

Arduino Mini Pro 5V
Detector PIR SR501 de presencia humana
Sensor MQ-4 detector de gas metano
Sensor DHT22 de temperatura y humedad
Sensores LDR de medición de luminosidad interior y exterior
Display de 7 segmentos con mochila I2C Adafruit

Descargas — Módulo de Sensores

Código Arduino Sensores v1.2 (.ino) Código Arduino Sensores v1.0 (.ino)

3. Módulo de Habitaciones

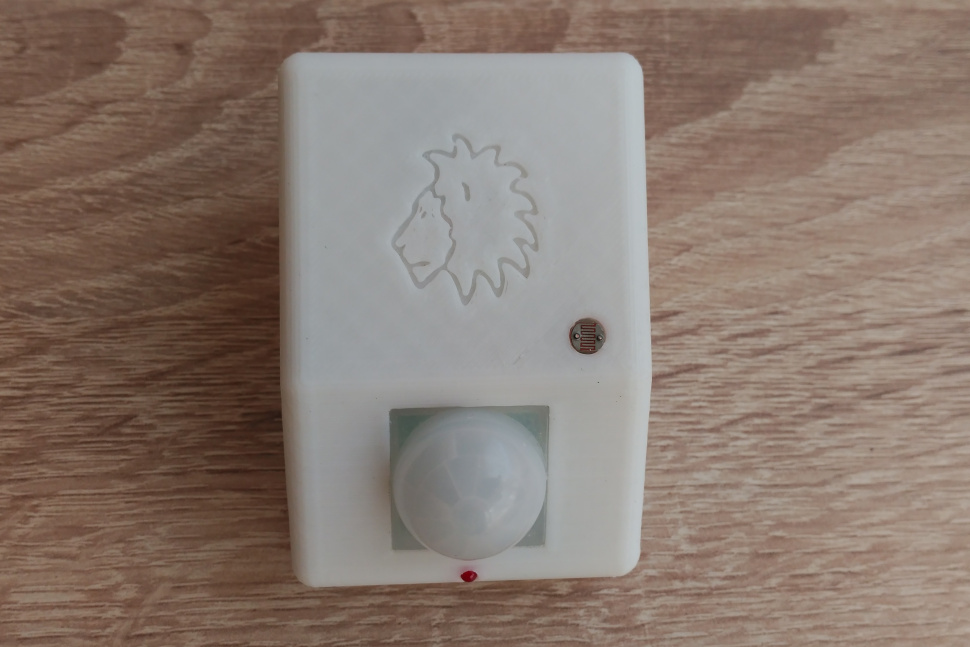

Nodos compactos colocados en cada una de las estancias de la vivienda. Construidos sobre placas ultracompactas **Adafruit Trinket (5V)** con transceptores Xbee. Monitorizan la ocupación mediante un sensor de presencia PIR SR501 y la iluminación de la estancia con un sensor LDR, enviando paquetes periódicos al cerebro central.

Componentes:

Adafruit Trinket 5V (ATtiny85)
Transceptor Xbee Serie 2 (Router AT)
Detector PIR SR501 de presencia humana con indicador LED
Sensor LDR de luminosidad ambiental

Descargas — Módulo Habitaciones

Código Trinket (.ino) Carcasa Frontal 3D (.stl) Carcasa Trasera 3D (.stl) Soporte 3D Alimentación (.stl)

4. Módulo de Puerta (Seguridad Perimetral)

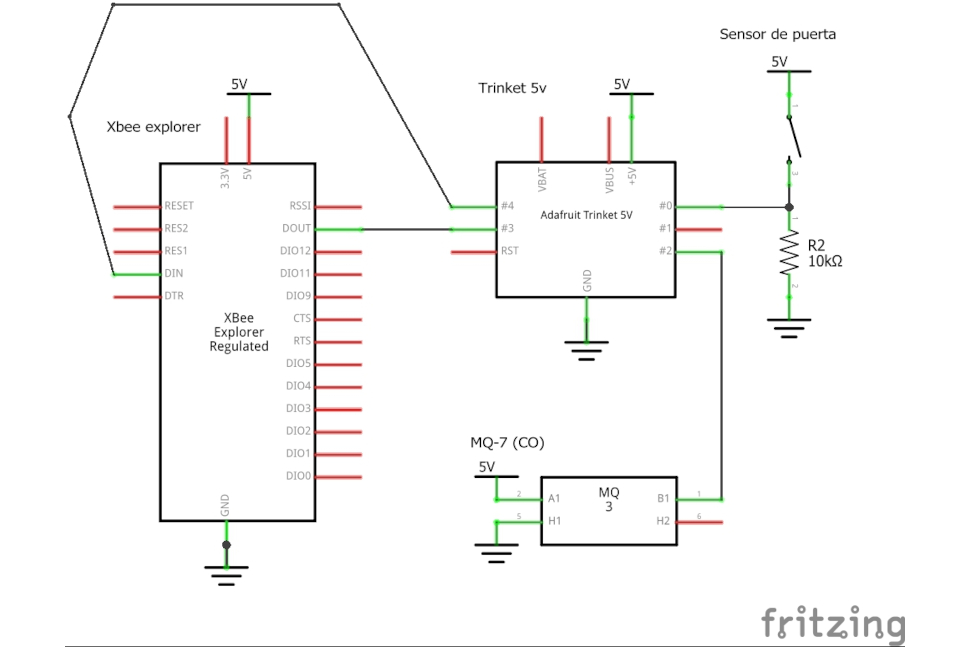

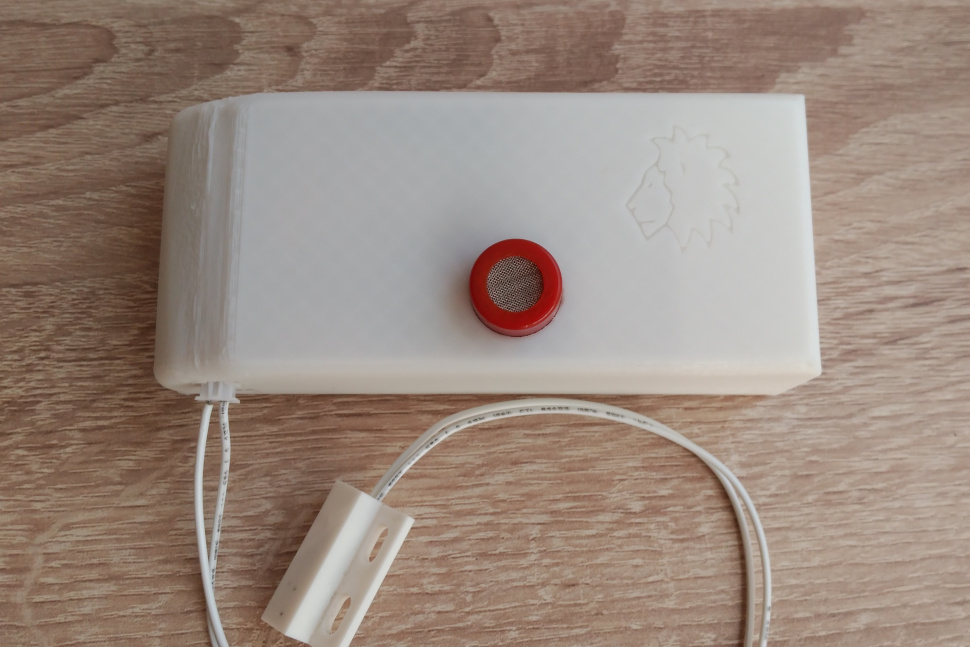

Módulo de seguridad ubicado en el acceso principal a la vivienda. Integrado con un microcontrolador **Adafruit Trinket**, un sensor de gas **MQ-7** detector de monóxido de carbono (CO) y sensores magnéticos de apertura de puerta para la activación inmediata de alarmas y notificaciones por email.
